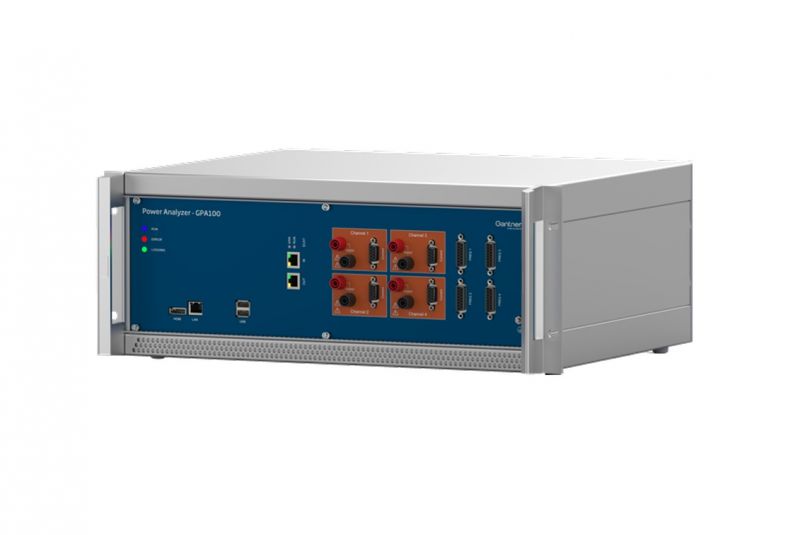

GPA100 - Q.boost Power Analyzer









GPA100 - Q.boost Power Analyzer








3-phasiger Leistungsanalysator f. elektr. Antriebe


  • Kommunikationsschnittstelle: TCP/IP, EtherCAT (erfordert EtherCAT Plugin)
  • 4 Hochspannungs Eingangskanäle: Bereich: bis zu ± 1500 VDC
  • 4 Strom Eingangskanäle: für Stromwandler Bereich: ±1 A


Artikelnummer: 00037449








Beschreibung


Die Leistungsanalyse bei der Prüfung von Elektrofahrzeugen (EV) ist für die Bewertung der Leistung, Effizienz und Zuverlässigkeit von kritischen EV-Komponenten wie Batterien, Wechselrichtern und Elektromotoren von entscheidender Bedeutung. Bei diesen Tests werden Parameter der Stromqualität wie Oberschwingungen, Spannungsschwankungen sowie Leistung und Leistungsfaktor untersucht, die für die Optimierung der Leistung des Antriebsstrangs und die Gewährleistung seiner Zuverlässigkeit unter verschiedenen Betriebsbedingungen entscheidend sind. Eine genaue Analyse der Gleichstromleistung und der mechanischen Leistung hilft bei der Ermittlung der Effizienz des Antriebsstrangs und unterstützt die Entwicklung von robusten und energiesparenden EV-Systemen, die den Industriestandards und den Erwartungen der Verbraucher entsprechen.














Technische Daten für GPA100-Power-Analyzer


  • Kommunikationsschnittstelle: TCP/IP, EtherCAT (erfordert EtherCAT Plugin)
  • 4 Hochspannungs Eingangskanäle: Bereich: bis zu ± 1500 VDC
  • 4 Strom Eingangskanäle: für Stromwandler Bereich: ±1 A
  • 4 digitale Eingangskanäle für Drehmoment- und Motordrehzahlsensoren Bereich: 0.1 Hz bis zu 1 MHz
  • Analyse der Stromqualität: 4 MHz Abtastrate, Blindleistung, Scheinleistung, Wirkleistung, Urms, Irms pro Phase und Gesamtleistung
  • Faktor cos Phi, Momentanleistung, Spannung, Strom, Gesamtharmonische Verzerrung THDu und THDi, Drehzahl und -richtung, Drehmoment,  mechanische Leistung, Wirkungsgrad
