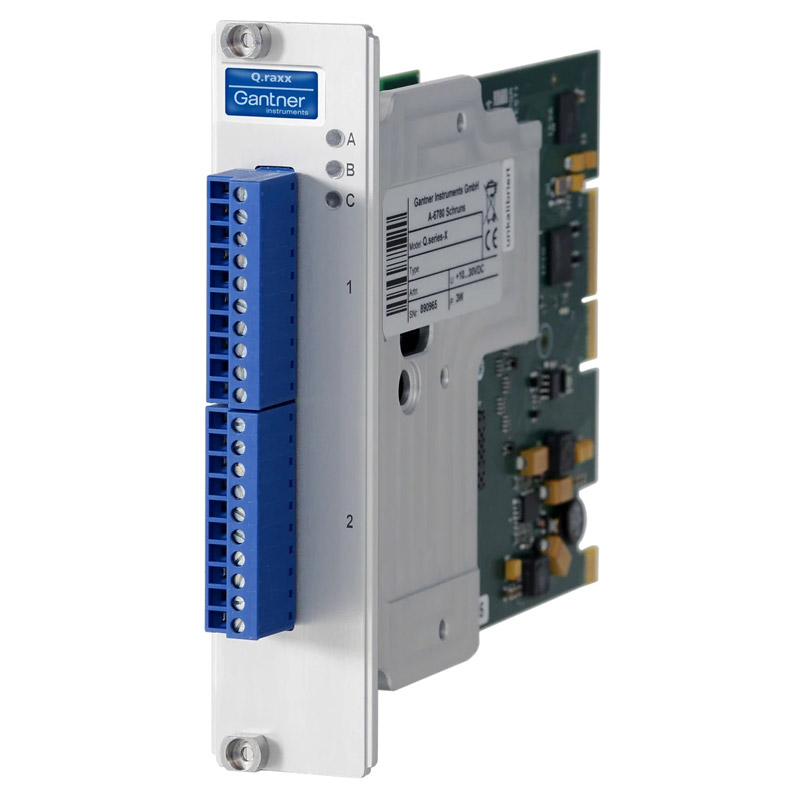

Q.raxx XL A109 Datenerfassungsmodul (3HE)

Q.raxx XL A109 Datenerfassungsmodul (3HE)

4-Kanal-Spannungs/Strom-Ausgangs-Modul

  • 4 galvanisch getrennte analoge Ausgangskanäle: - Spannung ±10V, Strom 0…20 mA wählbar
  • DAU-Auflösung 16bit, Wandelrate bis 100 kHz
  • 4 digitale Eingänge und 4 digitale Ausgänge: Konfigurierbar als 2 Zähler, 2 Frequenz- oder 2 PWM-Eingänge, 4 Frequenz- oder 4 PWM-Ausgänge, 4 Statusausgänge

Artikelnummer: 00027080

Beschreibung

Das Q.raxx XL A109 ist ein 4-Kanal-Spannungs-/Strom-Ausgangs-Modul mit 16 Bit DAU Wandler und Ausgaberate bis zu 100kS/s pro Kanal.

Technische Daten für Q-raxx-XL-A109

  • 4 galvanisch getrennte analoge Ausgangskanäle: - Spannung ±10V, Strom 0…20 mA wählbar
  • DAU-Auflösung 16bit, Wandelrate bis 100 kHz
  • 4 digitale Eingänge und 4 digitale Ausgänge: Konfigurierbar als 2 Zähler, 2 Frequenz- oder 2 PWM-Eingänge, 4 Frequenz- oder 4 PWM-Ausgänge, 4 Statusausgänge
  • Frequenzein- und -ausgänge: Frequenzmessung bis 1 MHz (Chronos), Frequenzausgang bis 10 kHz
  • Zähler: Vor-/Rückwärtszähler, Quadraturzähler mit Referenznullerkennung (Reset/Enable), bis 1 MHz
  • PWM-Eingang: Messung von Tastverhältnis und Frequenz, Ausgabe mit variabler Frequenz und/oder Tastverhältnis
  • Galvanische Trennung: von I/O-Signalen, Versorgung und Schnittstelle, 500 VDC)
