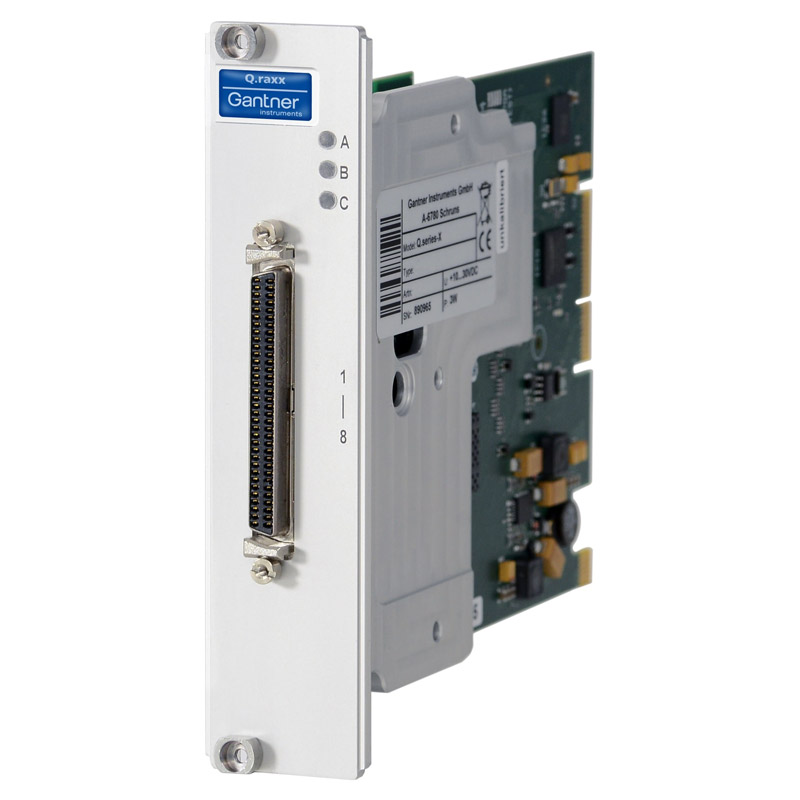

Q.raxx XL A116 Datenerfassungsmodul (3HE)









Q.raxx XL A116 Datenerfassungsmodul (3HE)








8-Kanal-Analogeingangsmodul für DMS-Brücken


  •  8 analoge Eingänge für Messbrücken: DMS-Voll-, Halb- und Viertelbrücke - 8 echte parallele Eingänge, kein Multiplexer
  •  Flexibler Eingang:DC Brückenspeisespannung 2 V und 4 V, Messbereich Viertelbrücke 2000 µm/m und 20000 µm/m, Halb- und Vollbrücke 2,5 mV/V und 10 mV/V
  • Schnelle hochauflösende Digitalisierung: 24 bit ADU, 20 kHz Abtastrate pro Kanal


Artikelnummer: 00032744








Beschreibung


Das Q.raxx XL A116 ist ein 8-Kanal-Analogeingangsmodul für DMS-Voll-, Halb- und Viertelbrücke mit DC Brückenspeisespannung, mit 24 Bit ADU Wandler und Abtastrate bis zu 20kS/s pro Kanal.














Technische Daten für Q-raxx-XL-A116


  •  8 analoge Eingänge für Messbrücken: DMS-Voll-, Halb- und Viertelbrücke - 8 echte parallele Eingänge, kein Multiplexer
  •  Flexibler Eingang:DC Brückenspeisespannung 2 V und 4 V, Messbereich Viertelbrücke 2000 µm/m und 20000 µm/m, Halb- und Vollbrücke 2,5 mV/V und 10 mV/V
  • Schnelle hochauflösende Digitalisierung: 24 bit ADU, 20 kHz Abtastrate pro Kanal
  • Signalkonditionierung: 16 virtuelle Kanäle, Linearisierung, digitales Filter, Mittelwert, Skalierung, Min-/Max-Speicher, Arithmetik, Alarm
  • Shunt Kalibrierung pro Kanal
  • Galvanische Trennung: Kanal zur Versorgung zur Schnittstelle
