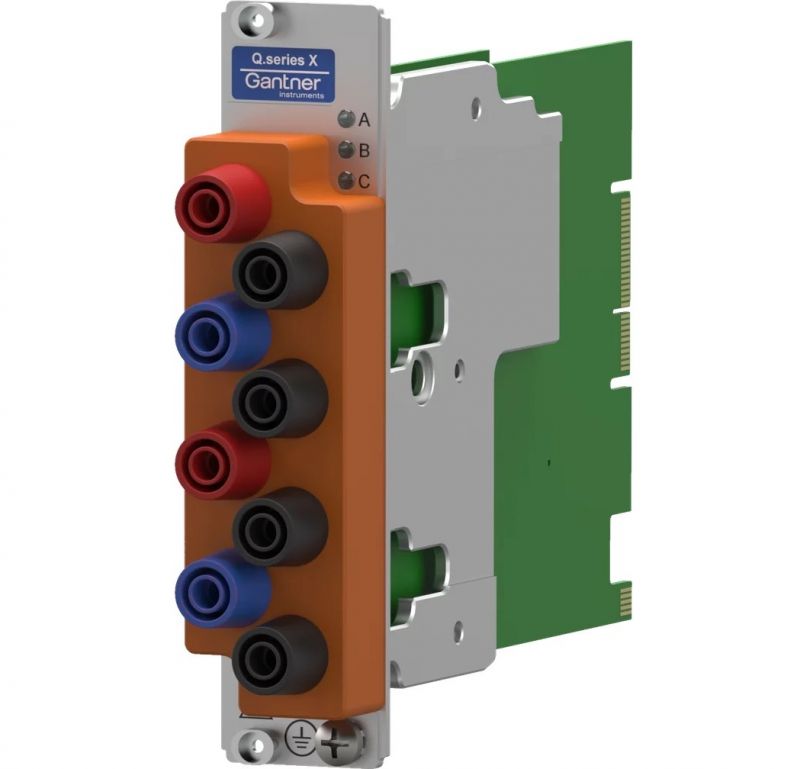

Q.raxx XL A127 Datenerfassungsmodul (3HE)









Q.raxx XL A127 Datenerfassungsmodul (3HE)








Messmodul für Bestimmung von elekt. Leistungen


  • 4 Spannungseingänge: 2 Eingänge zur Spannungsmessung (Messbereiche ±40 V, ±120 V, ±400 V, ±1200 V), 2 Eingänge zur Strommessung über einen Shunt (Messbereiche ±80 mV, ±240 mV, ±800 mV, ±2400 mV)
  • Schnelle hochauflösende Digitalisierung: 24 bit ADU, 100 kHz Abtastrate pro Kanal
  • Signalkonditionierung: Digitales Filter, Mittelwert, Skalierung, Min-/Max-Speicher, Effektivwert, Alarm


Artikelnummer: 00028480








Beschreibung


Das Q.raxx XL A127 ist ein 2/2-Kanal Analogeingangsmodul für Spannung u. Strom über einen Shunt  mit 24 Bit ADU Wandler und Abtastrate bis zu 50kS/s pro Kanal.














Technische Daten für Q-raxx-XL-A127


  • 4 Spannungseingänge: 2 Eingänge zur Spannungsmessung (Messbereiche ±40 V, ±120 V, ±400 V, ±1200 V), 2 Eingänge zur Strommessung über einen Shunt (Messbereiche ±80 mV, ±240 mV, ±800 mV, ±2400 mV)
  • Schnelle hochauflösende Digitalisierung: 24 bit ADU, 100 kHz Abtastrate pro Kanal
  • Signalkonditionierung: Digitales Filter, Mittelwert, Skalierung, Min-/Max-Speicher, Effektivwert, Alarm
  • Galvanische Trennung: Kanal zu Kanal zur Versorgung zur Schnittstelle, Isolationsspannung 1200 VDC / 848 VACrms permanent, Testspannung 5 kVDC über 1 Minute
  • Kategorien: 1000 V CAT II und 600 V CAT III
