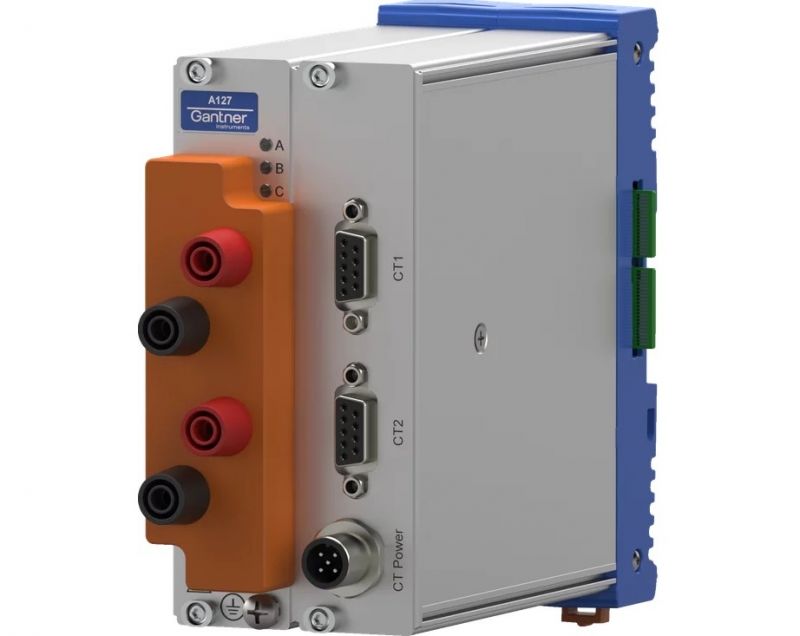

Q.bloxx-XE A127-2CV Datenerfassungsmodul EtherCAT









Q.bloxx-XE A127-2CV Datenerfassungsmodul EtherCAT








2U/2I-Kanal-Eingangs-Modul f. elektrische Leistung


  • 2 Spannungseingänge: Messbereiche ±40 V, ±120 V, ±400 V, ±1200 V
  • 2 Strom Eingangskanäle:  Messbereiche ±200 mA, ±400 mA, ±800 mA
  • Sensorspeisung: ±15 V, Genauigkeit 0.2 V


Artikelnummer: 00035077








Beschreibung


Das Q.bloxx XE A127 2CV ist ein 2U/2I-Kanal EtherCAT-Analogeingangsmodul für Spannungs- u. Strommessung zur Bestimmung von elektrischen Leistungen. Q.bloxx XE – ein neues Mitglied der Q.serie – ist die ideale EtherCAT-DAQ-Lösung für großflächige dezentrale Installationen, die nach Hochleistungs-Messmodulen und kundenspezifischen Sensoranschlüssen verlangen. Q.bloxx XE-Messmodule bieten integrierte Signalkonditionierung und arithmetische Funktionen in modularen, DIN-schienenmontierbaren Gehäusen. Für die Systemerweiterung lassen sich die Module einfach zusammenklicken. Q.bloxx XE-Module bieten Messgeschwindigkeiten von bis zu 100 kHz pro Kanal, kurze Taktzeiten, geringen Jitter und eine präzise Synchronisation.














Technische Daten für Q-bloxx-XE-A127-2CV


  • 2 Spannungseingänge: Messbereiche ±40 V, ±120 V, ±400 V, ±1200 V
  • 2 Strom Eingangskanäle:  Messbereiche ±200 mA, ±400 mA, ±800 mA
  • Sensorspeisung: ±15 V, Genauigkeit 0.2 V
  • Signalkonditionierung: Digitales Filter, Mittelwert, Skalierung, Min-/Max-Speicher, Effektivwert, Alarm
  • Schnelle hochauflösende Digitalisierung: 24 bit ADU, 100 kHz Abtastrate pro Kanal
  • Galvanische Trennung: Kanal zu Kanal zur Versorgung zur Schnittstelle, Isolationsspannung 1200 VDC / 848 VACrms permanent, Testspannung 5 kVDC über 1 Minute
  • Kategorien
  •  1000 V CAT II und 600 V CAT II
