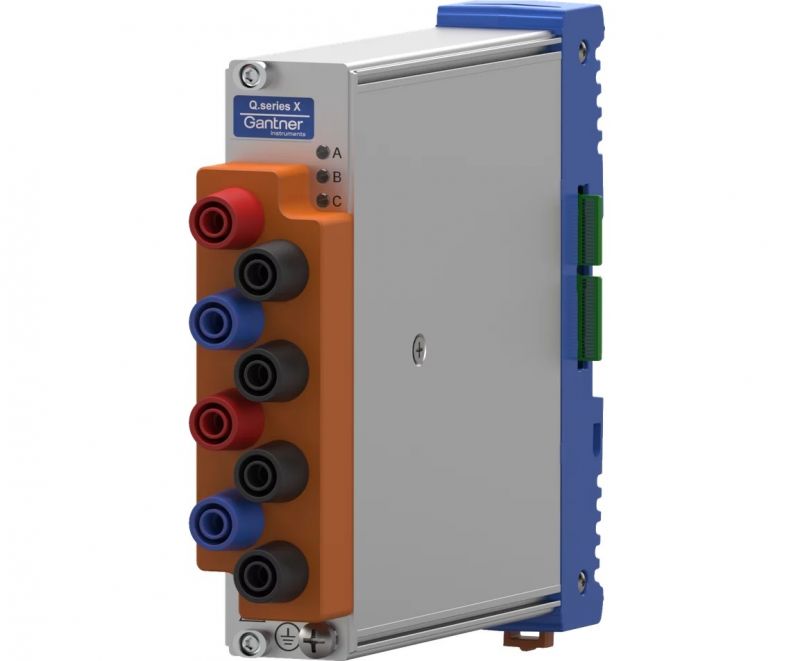

Q.bloxx XE A127 Datenerfassungsmodul f.  EtherCAT









Q.bloxx XE A127 Datenerfassungsmodul f.  EtherCAT








mit 4/2 analogen Eingängen für Spannung & Strom


  • 4 Spannungseingänge: 2 Eingänge zur Spannungsmessung - Messbereiche ±40 V, ±120 V, ±400 V, ±1200 V und  2 Eingänge zur Strommessung über einen Shunt - Messbereiche ±80 mV, ±240 mV, ±800 mV, ±2400 mV
  • Schnelle hochauflösende Digitalisierung: 24 bit ADU, 100kHz Abtastrate pro Kanal
  • Signalkonditionierung: Digitales Filter, Mittelwert, Skalierung, Min-/Max-Speicher, RMS, Alarm


Artikelnummer: 00033457








Beschreibung


Das Q.bloxx XE A127 ist ein 2/2-Kanal Analogeingangsmodul für Spannung u. Strom über einen Shunt  mit 24 Bit ADU Wandler und Abtastrate bis zu 100kS/s pro Kanal.














Technische Daten für Q-bloxx-XE-A127


  • 4 Spannungseingänge: 2 Eingänge zur Spannungsmessung - Messbereiche ±40 V, ±120 V, ±400 V, ±1200 V und  2 Eingänge zur Strommessung über einen Shunt - Messbereiche ±80 mV, ±240 mV, ±800 mV, ±2400 mV
  • Schnelle hochauflösende Digitalisierung: 24 bit ADU, 100kHz Abtastrate pro Kanal
  • Signalkonditionierung: Digitales Filter, Mittelwert, Skalierung, Min-/Max-Speicher, RMS, Alarm
  • Galvanische Trennung: Kanal zu Kanal zur Versorgung zur Schnittstelle
  • Isolationsspannung 1200VDC/ 848VACrms permanent, Testspannung 5 kVDC über 1 Minute
  • Elektromagnetische Verträglichkeit: gemäß EN 61000-4 und EN 55011
  • Versorgung 10…30 VDC
  • Montage auf Tragschiene nach EN 60715
