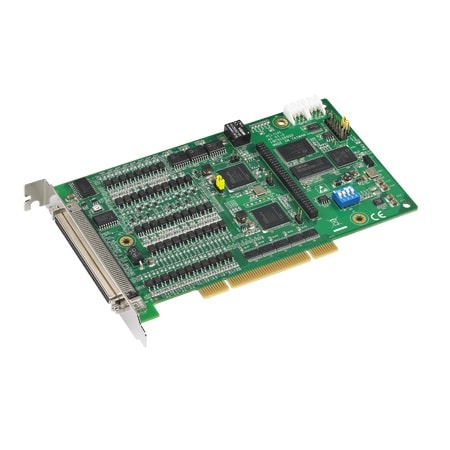

PCI-1245-AE - Motor Kontroller Karte

Technische Daten für PCI-1245

• DSP-basierte 4-Achsen-Stepping- und Servomotor steuerung Universal PCI Card
• Encoder-Eingang ist 10 MHz für 4xAB-Modus, 2,5 MHz für CW/CCW-Modus
• Impulsausgang bis zu 5 Mpps
• Speicherpuffer (10K-Punkte) für die Trajektonplanung, die in DSP
• Unterstützt E-Gear und spiralförmige Interpolation
• Unterstützt E-CAM mit 256 Punkten zur Beschreibung der CAM-Profile, die in DSP gepuffert werden
• Hardware-Noteingang & Watchdog-Timer
• Positionsverriegelung über ORG & Indexsignal
• Positionsvergleich auslöst bis zu 100 KHz, und der Speicherpuffer beträgt bis zu 100K-Punkte in DSP
• Programmierbarer Interrupt
• Unterstützt Portalmodus durch halbgeschlossene Loop-Pulszugsteuerung
• RDY/LTC-dedizierte Eingangskanäle & SVON/CMP/CAM-DO/ERC-dedizierte Ausgangskanäle sind für allgemeine Ein- und Ausgabezwecke schaltbar
