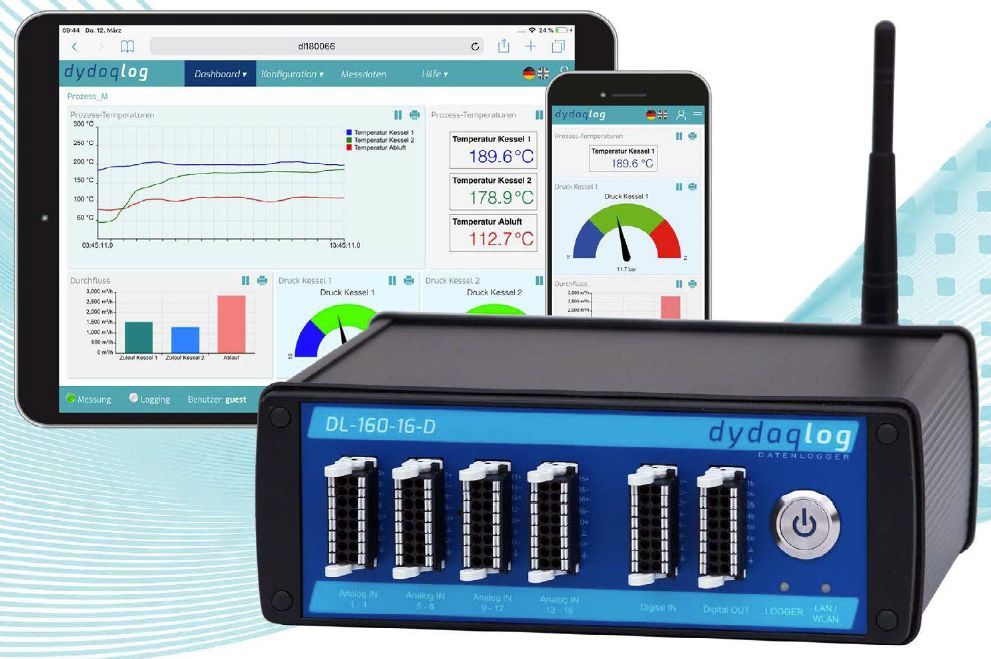

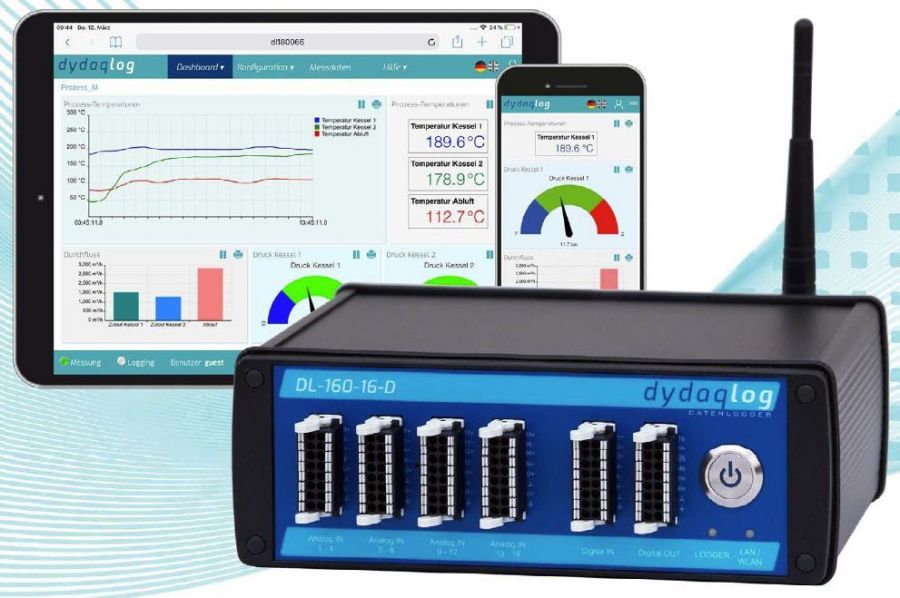

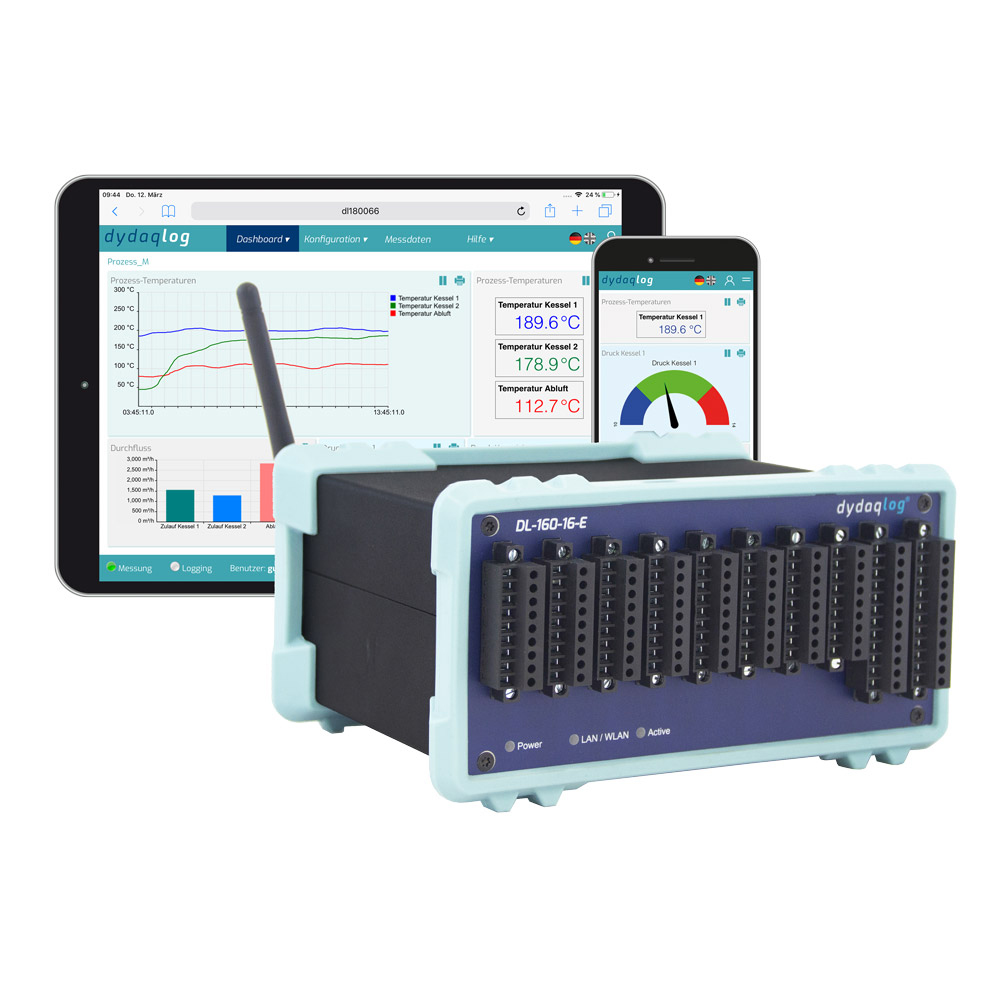

dydaqlog Datenlogger wird um Modbus-Funktionen und automatischer Reporterstellung erweitert

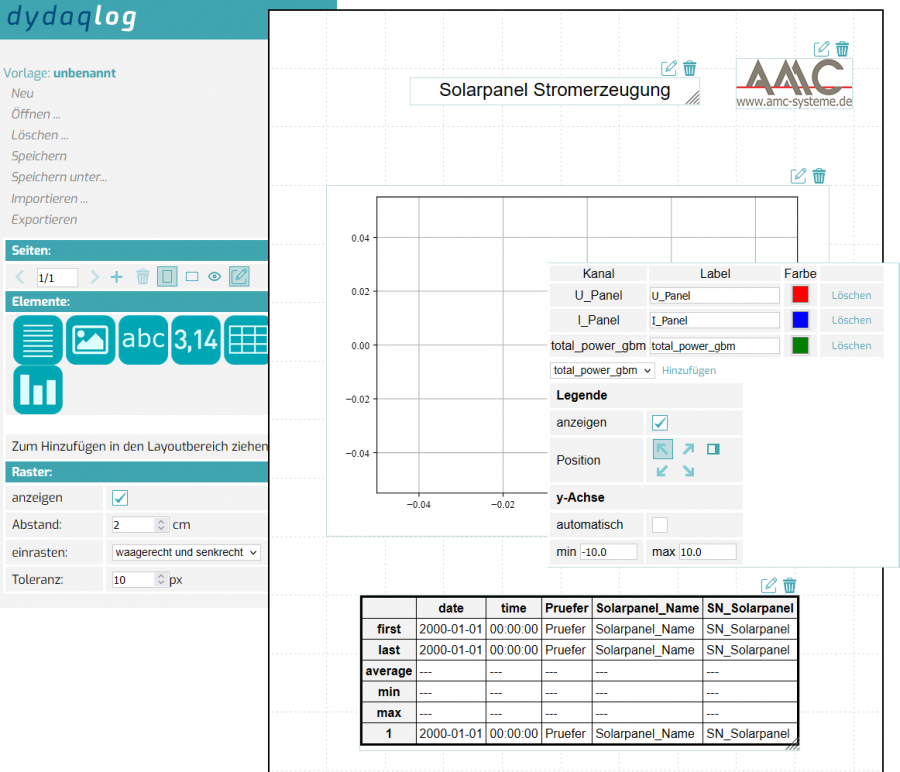

Mit der Software-Erweiterung wird das Resultat einer Messung in einem druckbaren PDF-Dokument im DIN A4-Format (entweder Hoch- oder Querformat) dargestellt, das ein oder mehrere Seiten umfasst. Es ist möglich, Vorlagen zur Darstellung von Messdaten als Linien- oder Balkendiagramme, Tabellen oder Einzelwerte sowie statische Bild- und Textbausteine zu erstellen. Reports werden automatisch im PDF-Format basierend auf der erstellten Vorlage generiert, entweder zeitgesteuert, nach bestimmten Bedingungen oder manuell. Die PDF-Reports sind auf dem dydaqlog Datenlogger gespeichert und können entweder heruntergeladen oder im Webbrowser angezeigt werden.

Diese Software-Option installiert einen Modbus TCP Server auf dem dydaqlog Datenlogger. Dieser stellt gemessene oder berechnete Werte in vorab definierten Modbus-Registern bereit. Ein externer Modbus TCP Client - zum Beispiel eine SPS oder ein Computer - kann auf diese Register zugreifen und die darin enthaltenen Werte zur Darstellung oder weiteren Verarbeitung auslesen.

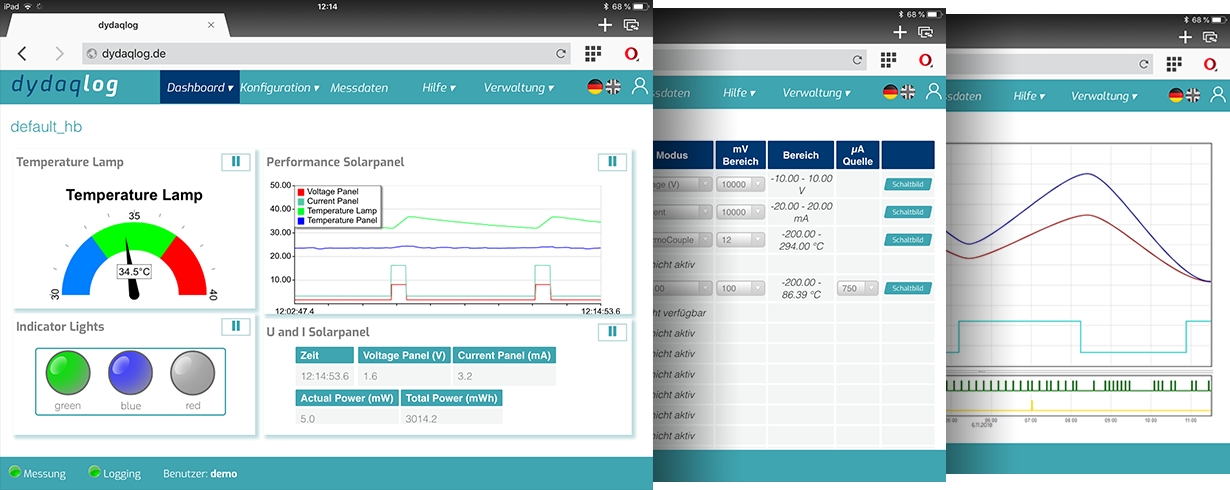

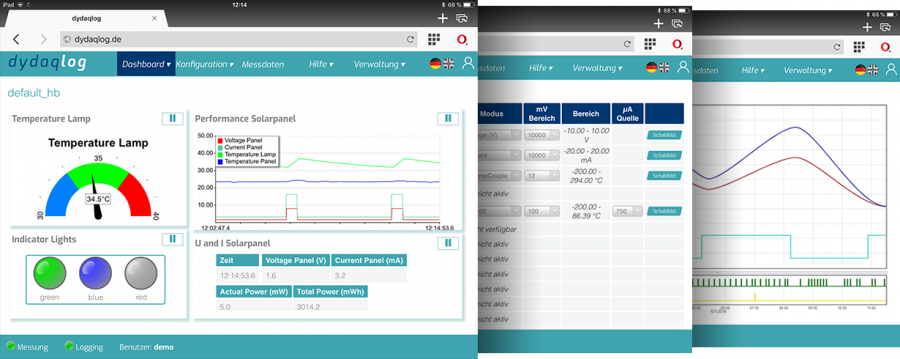

Mit dieser Software-Option können Prozessbilder in einem oder mehreren Anzeigeelementen des Webinterfaces dargestellt werden, wobei Grafikdateien im JPG-, PNG-, GIF- und BMP-Format eingelesen werden. Sie werden automatisch der gewünschten Darstellungsgröße angepasst und als Hintergrundbild angezeigt. Vor diesem Hintergrund werden Anzeige- und Bedienelemente für die Online-Darstellung und Prozess-Interaktion beliebig positioniert. Verfügbare Komponenten: numerische Anzeige, LED-Zustandsanzeige, Schalter, Text für die Beschriftung.

Mit der Software-Option Prozesssteuerung können Mess- und Prüfvorgänge automatisiert werden. Es können beispielsweise Texteingabefelder festgelegt werden, die beim Start eines Prozesses ausgefüllt sein müssen. Es kann somit gewährleistet werden, dass Messwerte einer bestimmten Seriennummer, einem Prüfvorgang oder Vergleichbarem zugeordnet werden können. Diese Textbausteine können beispielsweise für den Dateinamen beim Disk-Logging genutzt werden.

Der dydaqlog Datenlogger unterstützt neben Modbus TCP auch die Datenaufnahme und -ausgabe über Modbus RTU. Das Protokoll bleibt identisch, lediglich der Übertragungsweg variiert. Da der Logger jedoch keine seriellen Schnittstellen besitzt, ist ein externes Modbus-Gateway erforderlich, das Modbus TCP in Modbus RTU umwandelt. Darüber hinaus können I/O-Module, Sensoren oder Aktoren mit einem Modbus-RTU-Interface direkt an dieses Gateway angeschlossen werden. Das Modbus-Gateway lässt sich entweder direkt an den Ethernet-Port des dydaqlog-Datenloggers anschließen oder in eine bestehende Netzwerkstruktur integrieren.

Um Modbus RTU-Geräte anzubinden, müssen Sie - je nachdem, ob Sie Daten einlesen oder ausgeben möchten - eine oder beide Software-Optionen für Modbus TCP verwenden. Zum Einsatz kommt das EKI-1221 als Modbus-Gateway. Dieses Gerät verfügt über eine serielle Schnittstelle, die im RS-485-Modus für Modbus RTU betrieben werden kann sowie zwei Ethernet-Ports.
