Hochspannungs-DAQ-Messsystemlösungen

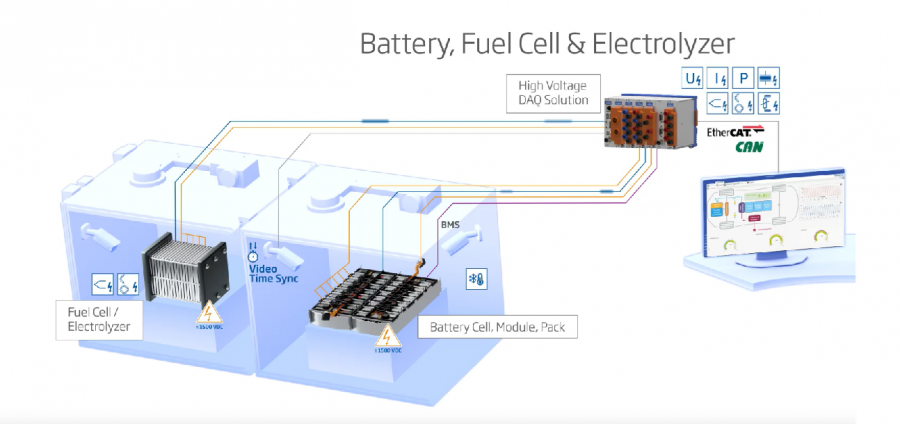

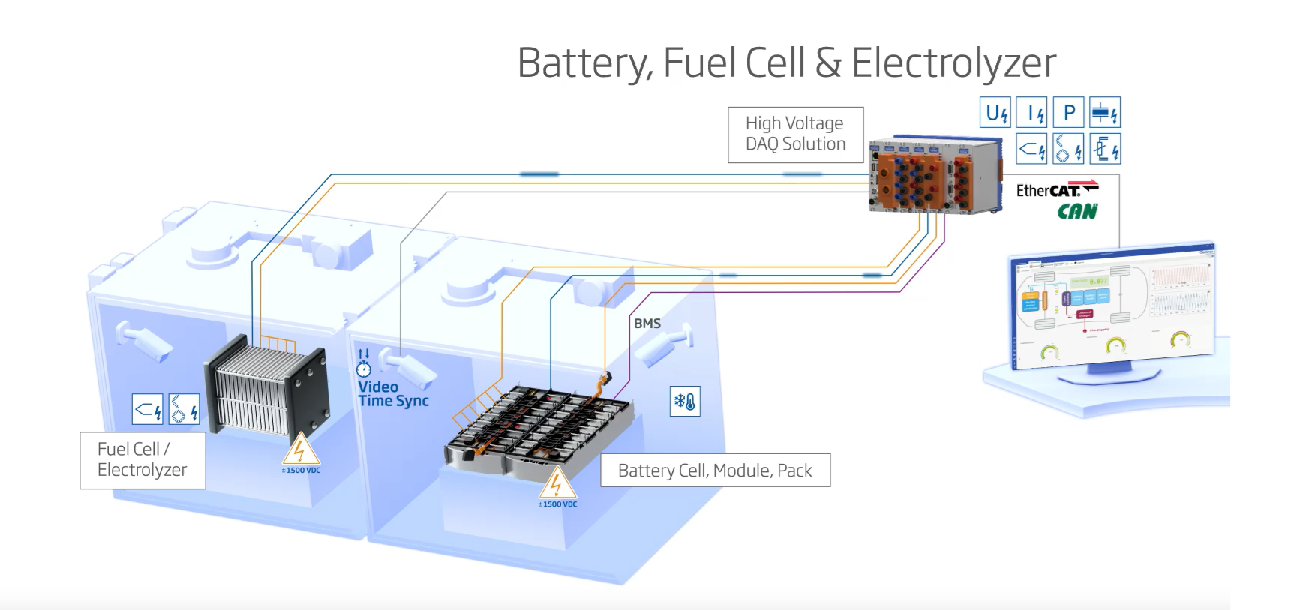

Die Hochspannungs-DAQ-Module liefern zuverlässige und genaue Messungen, die für Anwendungen wie Batterietests für Elektrofahrzeuge, Leistungselektronik und Systeme für erneuerbare Energien unerlässlich sind. Diese Module bieten eine permanente galvanische Isolierung, einschließlich der Isolierung von Kanal zu Kanal, der Stromversorgung und der Schnittstellen, um eine sichere und präzise Datenerfassung zu gewährleisten.
Bei Hochspannungsmessungen geht es um die präzise Erfassung elektrischer Parameter – Spannung, Strom und Temperatur – in Systemen, die mit hohen Spannungen arbeiten (bis zu 1500 VDC). Hochspannungsmessungen unterscheiden sich erheblich von Niederspannungsmessungen und erfordern spezielle Messgeräte, robuste Isolierungsmethoden und strenge Sicherheitsprotokolle (in der Regel CAT III/CAT IV).
Messtechniken in Hochspannungsumgebungen
Die für die Hochspannungsmessung verwendeten Techniken wurden entwickelt, um die einzigartigen Herausforderungen zu meistern, die das hohe elektrische Potential mit sich bringt.
Die richtige Auswahl der Ausrüstung und die Einhaltung von Sicherheitsstandards sind bei der Arbeit unter Hochspannungsbedingungen unerlässlich, um Gefahren zu vermeiden und genaue Daten zu gewährleisten.
- Spannungsmessung (AC & DC): Die Messung der Gesamtspannung eines Batteriepacks, einer Brennstoffzelle oder eines Energiespeichersystems mit bis zu 1500 VDC (ca. 1060 VAC bei einem 50/60-Hz-Netz mit reiner Sinuswelle) erfordert eine präzise Instrumentierung.
- Niedrigere Spannungssignale auf hohem Potential: Die Messung der 3,6 oder 4,2 V von Batteriezellen innerhalb eines 800 VDC oder höher eingestuften Batteriepacks erfordert eine hohe dauerhafte Isolierung der Messkanäle untereinander, ihrer Stromversorgung und der Kommunikationsschnittstelle sowie einen hochgenauen Niederspannungsmessbereich von ±5 V oder ±10 V.
- Strommessung: Verwendung von Stromwandlern (CT) oder Shunts zur genauen Messung von Strom in Hochspannungsumgebungen.
- Temperaturmessung auf Hochspannungspotential: Präzise Messung der winzigen µV-Signale von Thermoelementen oder des Widerstands von RTDs (Pt100/Pt1000) bei einer Spannung von bis zu 1500 VDC.
- Dehnungsmessung bei Hochspannung: Überwachung der mechanischen Dehnung von Komponenten, die unter Hochspannung stehen.
- Beschleunigungsmessung bei Hochspannung: Messung der Beschleunigung in Systemen, die mit hohen Spannungen arbeiten.

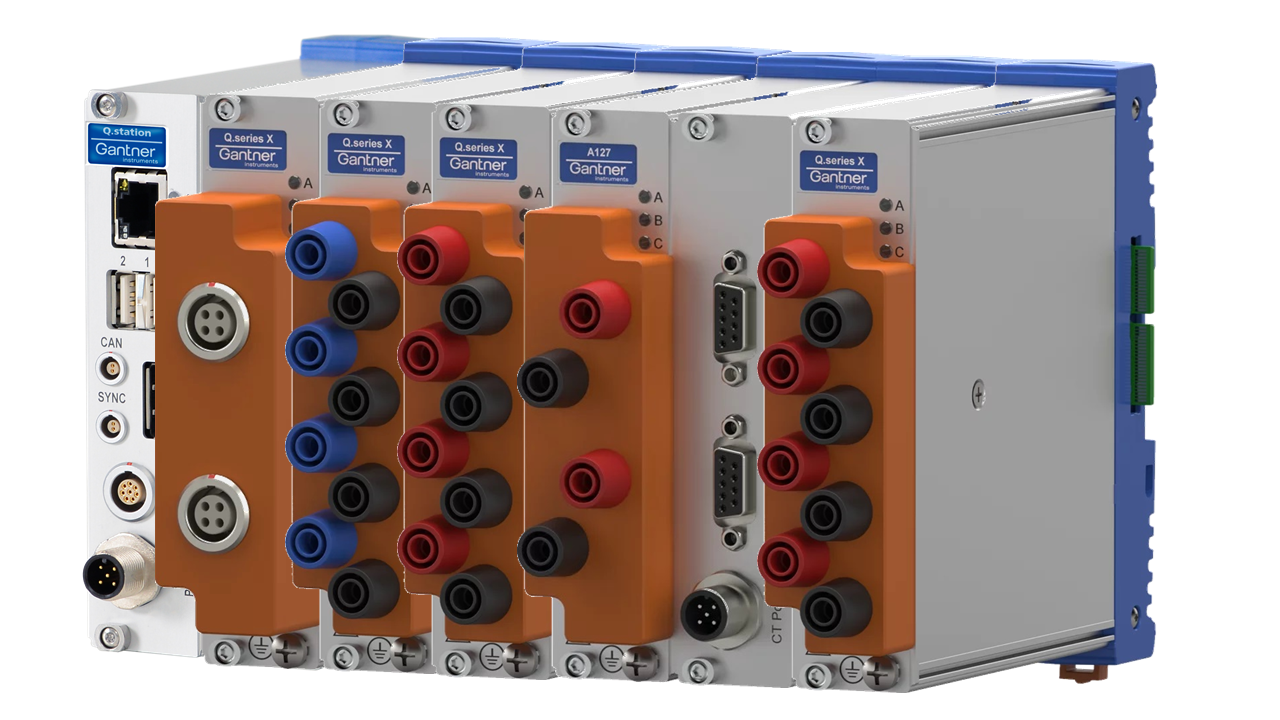

Hochspannungs-DAQ-Module
 |

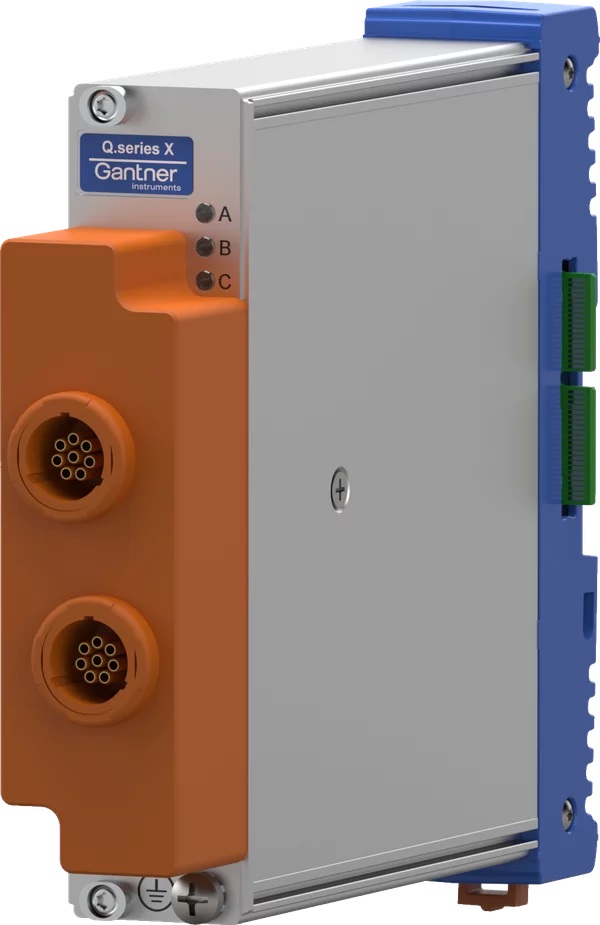

Q.series X A121 Hochisolierendes Mehrzweckmodul Universelles Modul zur Messung von Spannungen (±100 mV bis ±10 V), Strömen (±25 mA), Thermoelementen, RTDs, Strain gages und IEPE-Sensoren. Bietet eine permanente Isolierung von 1200 VDC und eignet sich für verschiedene Messungen bei EV-Tests und der Überwachung von Stromnetzen. |
 |

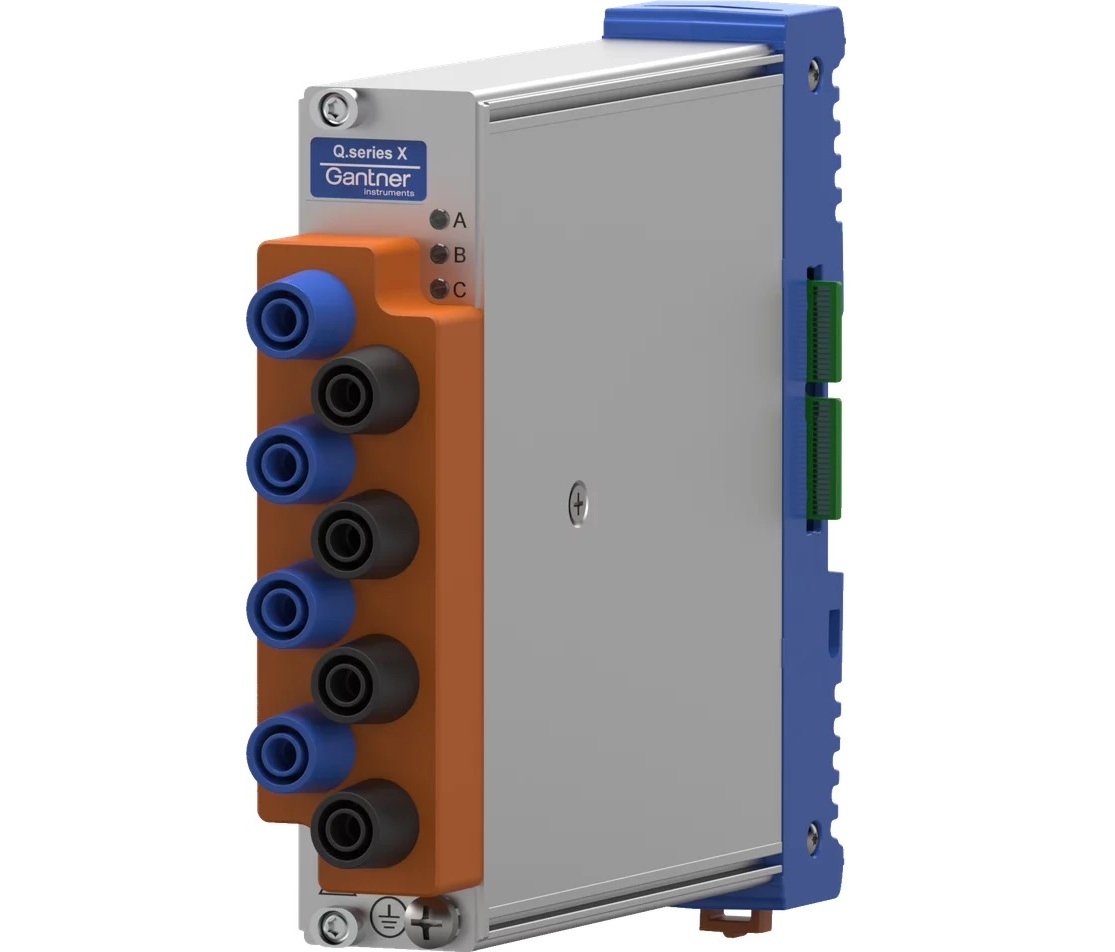

Q.series X A123 Hochisolationsmodul für Spannungen Spezialisiert für detaillierte Spannungsmessungen an Batteriezellen und -stapeln, bietet es eine robuste 1200 VDC Isolierung und gewährleistet eine präzise Spannungsanalyse von Brennstoffzellen und Energiespeichersystemen |
 |

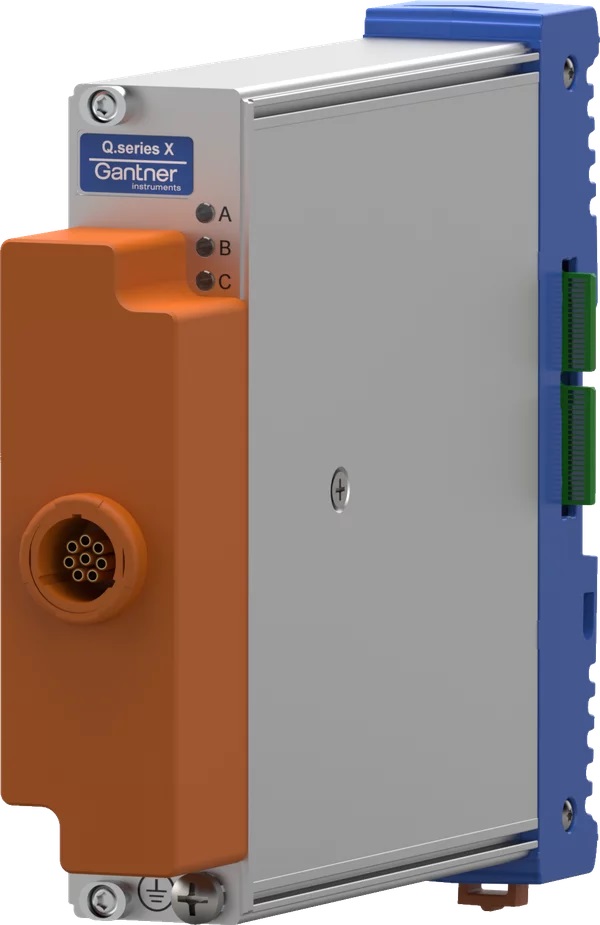

Q.series X A124 Plus Hochisolationsmodul für Thermoelemente Speziell für präzise Thermoelementmessungen mit vollständiger Isolierung (1500 VDC), ideal für die Überwachung des Wärmemanagements in Hochspannungsakkus und Leistungselektronik. |
  |

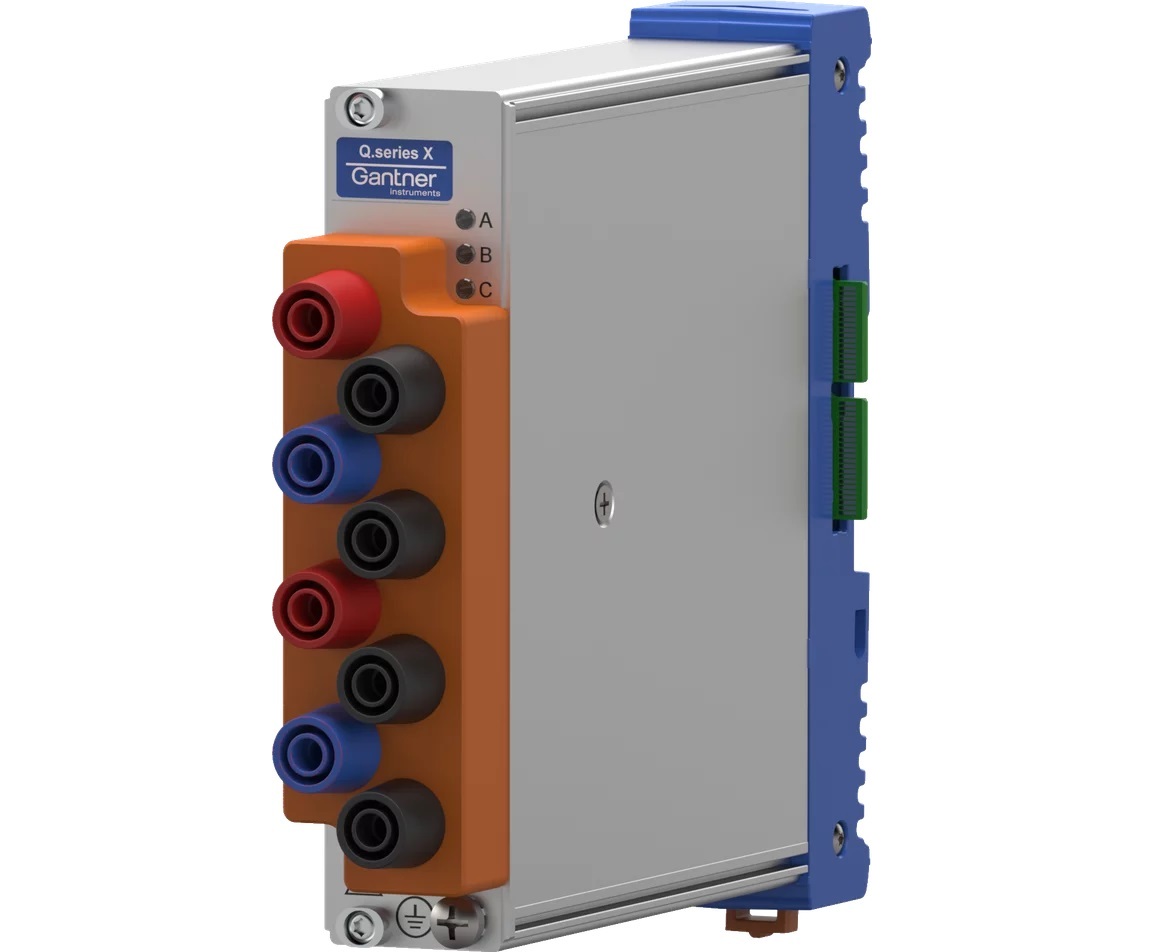

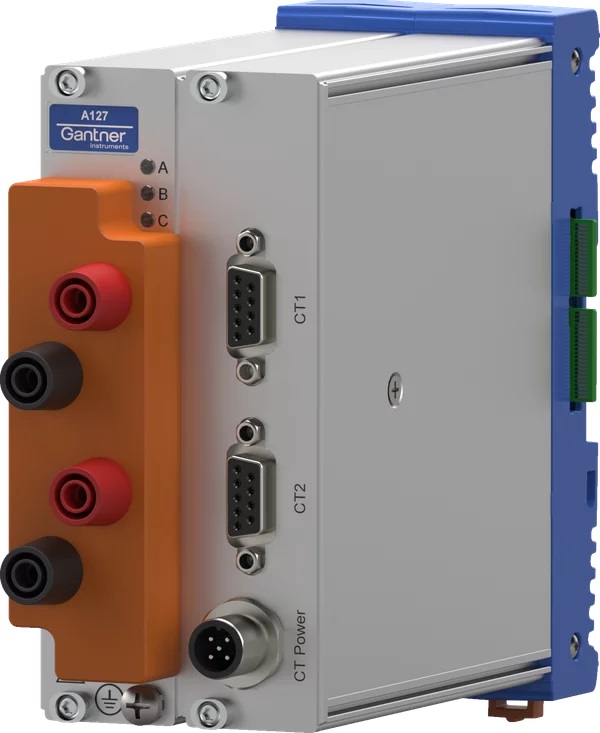

Q.series X A127 und A127 2CV/4CV zur Messung der elektrischen Leistung |
 |
Q.series X A128 und A128 Plus für dynamische Hochspannung Optimiert für dynamische Spannungsmessungen bei Potentialen bis zu 1500 VDC, ideal für transiente Analysen und schnelle Spannungsschwankungen bei fortschrittlichen Antriebsstrangtests. |
 |

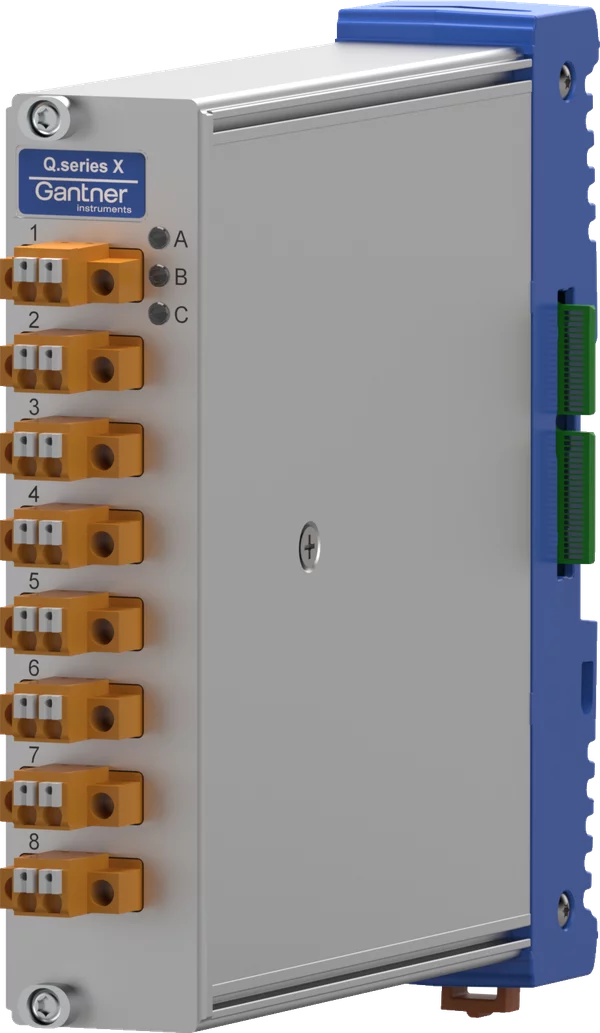

Q.series X A138 für Spannungsmessungen von Batteriezellen Der A138 zeichnet sich durch eine präzise Messung der Batteriezellenspannung aus und bietet so eine hochpräzise Überwachung, die für Batterietests und -bewertungen unerlässlich ist, insbesondere bei großen Fahrzeugbatteriesystemen. |
Integration und Systemkompatibilität
Die Module lassen sich nahtlos über Standard-Industrieschnittstellen (EtherCAT, CAN, Ethernet) integrieren, was die Systemflexibilität erhöht. In Kombination mit der GI.bench Software ermöglichen die Lösungen eine effiziente Einrichtung, Konfiguration und Datenanalyse, die speziell auf HV-Messanwendungen zugeschnitten sind.
Wo werden Hochspannungstests und -messungen eingesetzt?
- Lade-/Entladezyklustests von Batterien
- Sicherheitsprüfungen (Missbrauch) von Umgebungsbedingungen und potenziellen Ausfallszenarien
- Leistungsprüfung - Effizienz einer Batterie unter verschiedenen klimatischen Bedingungen
- Umwelt- und thermische Prüfungen Qualität und Zuverlässigkeit von Batterien unter verschiedenen Umweltbelastungen.
- Impedanzspektroskopie für die Batterieforschung und -produktion
AMC ist Ihr GI Vertriebs- und Systempartner
Erfahren Sie mehr über diese Hochspannungs-DAQ-Lösungen, indem Sie sich von AMC beraten sowie bei einem Termin die Vorteile benennen lassen. Wir erstellen Ihnen dann ein passendes System für Ihre Einsatzgebiete. Unser Team von AMC berät Sie gerne persönlich zu den passenden Lösungen für Ihre Anwendung – telefonisch unter 0371/38388-0 oder per E-Mail.
